4D細胞牽引力顯微鏡，三維矩陣和細胞形態牽引力重建評估系統

細胞行為至關重要的周圍微環境的3D生理學相關維度與時間依賴的動態活動信息

4D牽引力量化分析系統背景及重要性：

三維 (3D) 結構內培養的細胞行為比在二維 (2D) 培養的細胞行為更能反映它們的體內本質。

目前對細胞-基質相互作用的理解主要基于對平面二維 (2D) 組織培養基質上的粘著斑和其他粘附結構的體外研究，

然而，3D 生理學相關性更高的與更能體現體內細胞本質的三維 (3D) 環境中的細胞行為已顯示出顯著差異，一個關鍵的組成部分是細胞外基質 (ECM)，

它通過細胞-基質相互作用為駐留細胞提供生物物理和生化線索。人們普遍認為，除了化學信號外，機械特性和信號在許多生理和病理過程中也起著至關重要的作用，

包括發育、生長、再生和癌癥轉移等疾病狀態。因此，3D 環境中細胞-基質機械相互作用的量化對于增強我們目前對這些過程的理解為重要，為了推進目前對細胞基質

力學的理解及其對生物材料開發的重要性，的三維(3D) 測量技術是必要的。

法國的4D細胞牽引力量化分析系統是一套應用一種新穎的 3D 培養概念來量化評估細胞-基質相互作用，為研究生物學相關的細胞-基質相互作用，

結合了體內微環境的盡可能多的特征，適用于3D生理學相關性更高的實驗。細胞可以完嵌入水凝膠中，并結合時間依賴性(4D)獲取細胞更多動態信息，

該系統是公認的一站式 4D（3D+時間）牽引力準確、快速量化分析系統，是真實三維矩陣和細胞形態的牽引力重建評估模型。

該系統將復雜的方法結合到一個封閉且用戶友好的軟件中，該軟件不需要代碼操作即可在生物學研究中應用 4D TFM，這對機械生物學具有很強的前景。

特點：

實驗人員可以輸入原始顯微鏡圖像，并通過交互式圖形用戶界面跟蹤每個計算步驟以進行參數調整。可以選擇不同的圖像濾波器來處理各種類型的數據，并使用自由形式變形(FFD)算法進行位移測量。并已用于涉及單細胞和多細胞系統中 2D、3D 和 4D（延時）測量的各種實驗研究中。 基于物理的非線性逆方法 (PBNIM) 提供了準確且計算效率高的力計算。該系統 將復雜的方法結合到一個封閉且用戶友好的軟件中，該軟件不需要代碼操作，并允許在生物學研究中應用 4D TFM，這對機械生物學具有很強的前景。

1、面體現細胞時（時間相關的活體動態信息）空（3D）本質的牽引力量化分析模型：

該系統結合使用相當于牽引力顯微鏡 (TFM) 的 3D 位移顯微鏡和活細胞流變學，描繪了位移傳播和基質硬化的特征時間和長度尺度，

在3D基礎上獲取更多動態相關信息，這是理解細胞-基質機械相互作用的關鍵信息和下一代仿生材料的合理設計的關鍵。

可以進行真實的三維矩陣和細胞形態的牽引力重建評估。

2、無需基準標記即可對膠原中大細胞產生的變形進行3D場量化的技術

應用基于非剛性自由形式變形（FFD）的圖像配準來計算MRC-5人肺成纖維等細胞在I型膠原水凝膠中誘導的場位移，僅依靠膠原原纖維的二次諧波生成（SHG），

基于二次諧波生成（SHG）的纖維成像可以避免使用基準標記只能測量位移幅度和應變通常分別為幾微米和小于10%的數量級的相對較小的變形限制,可用于在原纖維生物材料

（如膠原蛋白）中施加牽引的細胞可能會產生大而復雜的變形場，可以從原纖維和熒光珠中得出可比較的位移場。

這些算法允許捕捉大的材料變形，同時通過將從粗到細的方法與迭代圖像扭曲過程相結合來顯著提高計算出的位移的空間分辨率。

基于FFD的圖像配準，結合無標記的二次諧波生成（SHG）成像，能夠準確計算大變形（此處定義為大于10%的應變幅度）下原纖維膠原中細胞誘導的場位移。

I型膠原原纖維的SHG信號具有產生高對比度和亞微米分辨率圖像的優點。

新穎的方法將非剛性圖像配準與無標記 SHG 成像相結合，能夠恢復由纖維環境中的細胞引起的復雜和大的變形。 這是一種簡單的技術，不需要傳統使用的熒光珠，

但也有它們的所有缺點。 與基于珠子的成像的比較揭示了基于原纖維和基于珠子的位移場之間的良好定性和定量對應。 恢復能力。

允許在大位移（大約 10 μm）和應變狀態（高達 40%）下測量 3D 場變形。 對于研究大細胞誘導的變形作為細胞-生物材料相互作用和細胞介導的生物材料

重塑的固有組成部分具有很大的前景。

3、的計算機驗證框架，適用于任何 3D TFM 實驗設置，可用于正確耦合 3D TFM 的實驗和計算方面

√基于物理的三維非線性逆方法提高牽引力顯微鏡的分辨率

√通過基于物理的逆方法提高 3D 牽引力顯微鏡的準確性

√用于 3D 牽引力顯微鏡的準確、高效且易于訪問的軟件工具

√應用于體外血管疾病模型的新穎易用的 3D 牽引力顯微鏡

√牽引力顯微鏡框架下基于三維非線性物理約束小化的反演方法

√的 3D 牽引力顯微鏡可計算新血管生成中的力

√驅動增強了人類神經管類器官的模式化

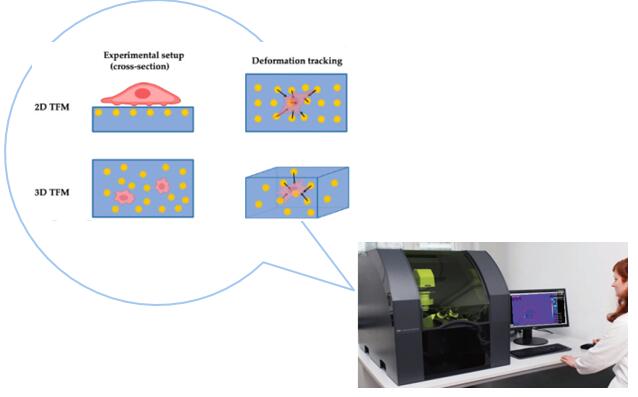

4、可以處理不同的3D TFM 方法：基于珠子的 TFM和基于纖維的 TFM（具有纖維網絡）

將細胞嵌入具有高度可調特性的合成材料3D 環境中，如聚乙二醇 (PEG) 以及更接近生理?xiàng)l件的天然材料，如膠原蛋白

或纖維蛋白水凝膠。使用高度仿生的合成纖維水凝膠來研究和定制雙向細胞-基質相互作用。面了解細胞牽引、纖維

重塑、基質特性和細胞行為如何相互作用。在細胞長度尺度上完整繪制細胞-基質相互作用圖，為合理設計更好的仿生

材料提供了不可或缺的信息

用途廣泛：

可以處理不同的 3D TFM 方法，基于珠子的 TFM與基于纖維的 TFM此外，用戶可以運行經典的 TFM 問題（使用應力圖像和松弛圖像 )

或延時 TFM (使用一系列應力圖像和一個松弛圖像)。如果研究人員的實驗方案不包括細胞成像，基于基準標記的位移計算仍然是可能的，

典型創新應用：

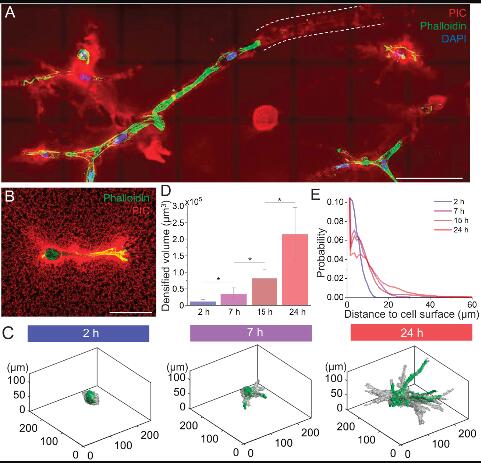

√通過量化血管生成芽周圍的基質變形和細胞力來篩選和工程化細胞外基質微環境

√研究人多能干細胞衍生類器官內在和外在機械力之間的機械傳導反饋

√研究體外血管生成芽的牽引誘導基質位移

√量化血管生成芽周圍的細胞外基質變形和細胞力

√3D 多細胞系統的細胞機械環境的定量成像

√在 3D 體外血管生成中獲取細胞機械信息的計算工具

√膠原蛋白中內皮芽的肌動球蛋白依賴性入侵
